隔膜阀
主页 > 产品中心 > 隔膜阀 >
高真空隔膜阀标准规范：
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78GM
高真空隔膜阀用途：
本阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR-25~100℃FKM?-30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4
高真空隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

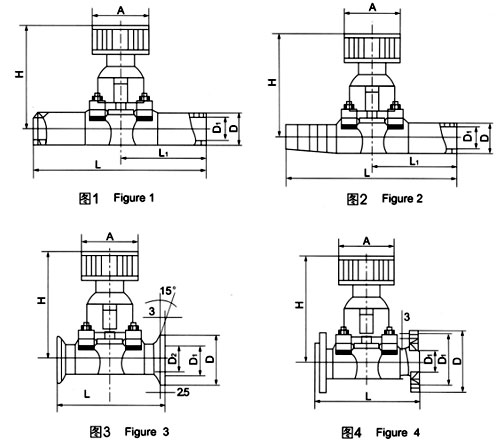

I型连接管焊接（图1）：
|
型号 |
DN |
D |
H |
A |
L |
L1 |
|
GM-10C-H（I） |
10 |
19 |
80 |
55 |
240 |
120 |
|
GM-25C-H（I） |
25 |
32 |
105 |
80 |
240 |
120 |
|
GM-40C-H |
40 |
45 |
133 |
100 |
240 |
120 |
|
GM-50C-H |
50 |
57 |
157 |
100 |
240 |
120 |
|
GM-10D-H（I） |
10 |
19 |
77．5 |
50 |
150 |
150 |
|
GM-25D-H（I） |
25 |
32 |
105 |
60 |
75 |
75 |
II型连接管焊接（图2）：
|
型号 |
DN |
D |
H |
A |
L |
L1 |
|
GM-10C-H（II） |
10 |
19 |
80 |
55 |
195 |
120 |
|
GM-25C-H（II） |
25 |
32 |
105 |
80 |
236 |
120 |
|
GM-10D-H（II） |
10 |
19 |
77．5 |
50 |
150 |
75 |
|
GM-25D-H（II） |
25 |
32 |
105 |
66 |
175 |
75 |
III型连接管焊接（图3）：
|
型号 |
DN |
D |
H |
A |
L |
L1 |
|
GM-10C-KF |
10 |
30 |
12．2 |
80 |
55 |
75 |
|
GM-25C-KF |
25 |
40 |
26．2 |
105 |
80 |
120 |
|
GM-40C-KF |
40 |
50 |
41．2 |
133 |
100 |
120 |
IIII型连接管焊接（图4）：
|
型号 |
DN |
D |
H |
A |
L |
L1 |
n-φc |
|
GM-10C |
10 |
46 |
36 |
80 |
55 |
75 |
4-φ6 |
|
GM-25C |
25 |
70 |
55 |
105 |
80 |
120 |
4-φ7 |
|
GM-40C |
40 |
100 |
80 |
133 |
100 |
150 |
4-φ9 |
|
GM-50C |
50 |
110 |
90 |
157 |
100 |
180 |
4-φ9 |
