弹簧微启封闭式高压安全阀(A41H)

时间:2014-05-22 15:52
弹簧微启封闭式高压安全阀(A41H)

弹簧微启封闭式高压安全阀(A41H)
 弹簧微启封闭式高压安全阀(A41H)

SKU:弹簧微启封闭式高压安全阀(A41H)
A41H安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。　按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀的开启行程高度为：≤0.05d0(最小排放喉部口径)；全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。

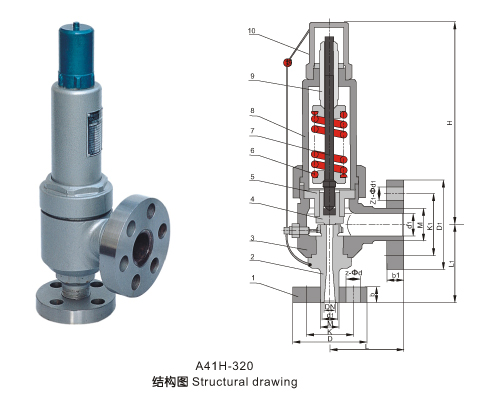

Description:



NO. Name of part A41Y-160
A41Y-320   Materials		 A41Y-160P  A41Y-320P   Materials A41Y-160R  A41Y-320R Materials
1   Flange 35/35CrMoA 2Cr13 1Cr18Ni9Ti
2   Nozzle 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 Body 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4  Disc 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 Guide sleeve 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6  Spring 50CrVA 50CrVA Coated Teflon 50CrVA Coated Teflon
7   Stem 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 Bonnet ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
9 Adjusting bolt 45 2Cr13 2Cr13
10  Cap ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
　  Seali ngs urfaceo f seat andd isc 　 Co Depositing stellite







Type (DN) do d M D K Z- d b d1  M1  D1  k1  Z1- d1   b1  L     L1      H
A41Y-160
(		 15 8 20 M24    2 95 60 3-18 20 / M33    2 36 / / / 50 80 85
20 10 25 M27    2 95 60 3-18 20 / M33    2 48 / / / 50 80 85
25 12 28 M33    2 105 68 3-18 20 / M33    2 48 / / / 50 80 85
A41Y-160 10 8 18 M24    2 95 60 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
15 8 20 M24    2 95 60 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
20 10 27 M33    2 105 68 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
25 12 28 M33    2 105 68 3-18 20 50 M64    3 165 115 6-26 32 130 135 285
32 12.14.16 37 M42    2 115 80 4-18 22 50 M64    3 165 115 6-26 32 130 135 285
40 20 47 M52    2 165 115 6-26 28 65 M80    3 200 145 6-29 40 165 165 350
50 25 58 M64    3 165 115 6-26 32 80 M100    3 225 170 6-33 80 165 165 380
A41Y-320 10 8 18 M24    2 95 60 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
15 8 27 M33    2 105 68 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
20 10 30 M36    2 110 75 3-18 20 29 M42    2 115 80 4-18 22 95 100 261
25 12 35 M42    2 115 80 4-18 22 50 M64    3 165 115 6-26 32 130 135 285
32 12.14.16 41 M48    2 135 95 4-22 25 50 M64    3 165 115 6-26 32 130 135 285
40 20 58 M64    3 165 115 6-26 32 65 M80    3 200 145 6-29 40 165 115 350
50 25 70 M80    3 200 145 6-29 40 80 M100    3 225 170 6-33 50 165 165 380
